产品说明：
纸包绕组线是以铜或铝扁线为线芯，可由单根或多根导线组成，采用NOMEX纸、电话纸、电缆纸、500KV变压器匝问绝缘纸(高密度)、耐热绝缘纸作为绝缘，用于油浸式变压器的理想绕组材料。
产品特点：
纸包单线多用于电压等级较低的配变中，也有在110KV及以上的油变中和组合导线，换位导线搭配使用，组合导线是由几根纸包单线组合在一起，纸芯外绕包公共绝缘层组成，多用于110KV及以上油变。它与单一纸包铜线相比，在绝缘强度和导体截面相同的情况下，更能提高成圈的整体性和机械强度。减少变压器成圈体积，能有效改善线圈的散热性能。纸包线在变压器油中具有良好的耐电压性能，采用硬化处理的导线具有很高的机械强度。
材料：
1.1铜扁线
铜扁线尺寸、标称截面、尺寸偏差、圆角半径应符合GB／T 5584规定。半硬态按铜硬度等级可以满足不同机械强度要求，可显著提高绕组线圈的机械性能和抗短路冲击的能力。
半硬线屈服强度的范围：б p0.2 90～270N／mm2 偏差范围：≤20％
1.2.1木浆纸
我们所用的绝缘纸为纯木浆纸，灰份不大干1％，正常情况下，水分约为6—9％，这取决于周围的环境不同而不同。电话纸应符合GB 10334规定，电力电缆纸应符合GB7969规定，500kv变压器匝间纸缘纸(高密度纸)应符合QB-T3521-1999规定，110～330kv高压电缆纸应符合ZBY3208规定。
1.2.2合成纸
对于在高温条件下工作的变压器可以采用经氰化处理的耐热绝缘纸，对耐热等级高的牵引变压器也可用220级芳香聚酰胺Nomex纸，型号为410。
1.2.3带粘附层的纸
为使变压器线圈达到很高的机械强度可用带粘附层的纸作为外绝缘层。这些纸的表面部分或全部涂有B级环氧树脂。粘合条件取决于所选纸的型号。
1.3绝缘漆
漆包铜扁线用漆应符合JB/7095规定。 |

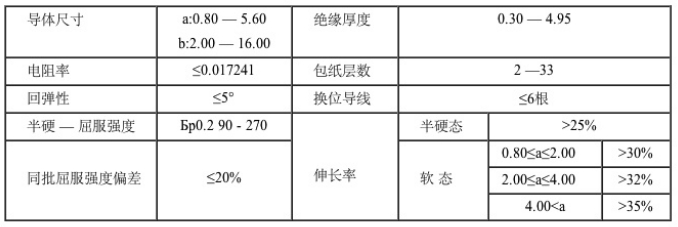

纸包线主要技术指标：
 |

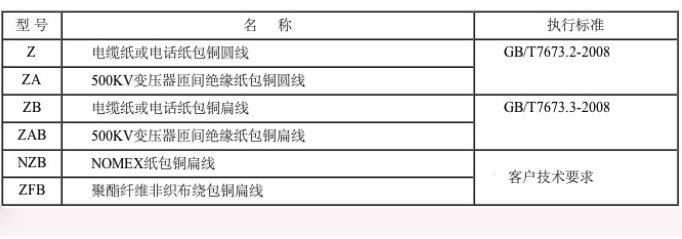

产品型号及标准：
|
|
|
 |
